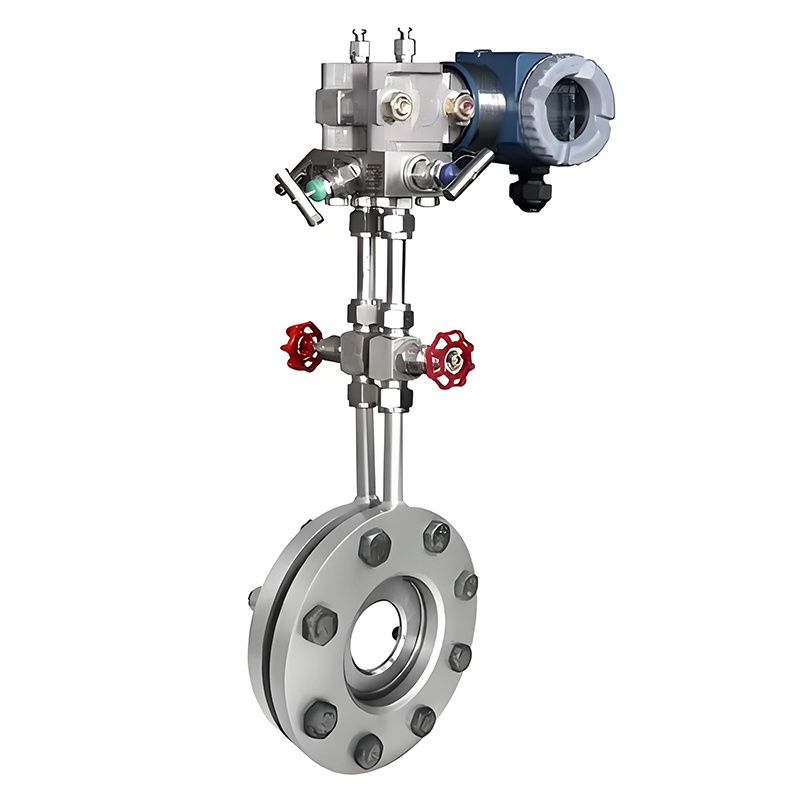

孔板流量計
孔板流量計
- 標準節流裝置，無需實際流量校準，確保其計量精度。 （在所有流量計中獨一無二）；
- 測量介質範圍很廣，幾乎可以用於所有氣體、蒸氣和液體的流量測量；
- 適用直徑比β為0.22～0.75，雷諾數ReD≥5000，管徑DN50～1000mm，允許外推至5000mm。 β=d/D，d－孔口開口直徑；D－管道實際內徑
- 操作壓力最高可達32MPa，亦可用於負壓；
- 介質溫度範圍：-30℃～+650℃；
- 本產品採用智慧差壓變送器，可依量測對象流量的變化，透過按鈕或通訊方式現場設定差壓值（在規定範圍內），進而改變流量範圍，大幅拓寬系統流量範圍；
產品概述：
用途：節流差壓流量計由節流裝置、差壓變送器及流量積算儀三部分組成。節流裝置為直接安裝在管道上的一次元件，差壓變送器和積算儀為二次元件。主要用於測量流經管道的各種氣體（純淨或含塵）、蒸氣（飽和或過熱）和液體（導電或非導電；高腐蝕性；黏稠或含有微小顆粒）的流量。可直接測量體積流量或質量流量。
使用條件：
1）在測量段，流體必須充滿圓管並連續流過節流裝置；
2）流體必須是物理和熱力學均勻的單相流體；
3）節流裝置測量的流體必須是穩定流，或可視為穩定的緩慢變化的流體。不適用於脈動流和臨界流量測量；
應用：
自來水及污水處理：孔板流量計可用於測量自來水及污水處理中的流量，有助於實現水資源的合理配置與有效利用。
化工、石化：孔板流量計廣泛應用於化工、石化產業，用來測量各種工業流體介質的流量，如各種化學品、原料等。
冷卻水系統：孔板流量計可用於測量工業冷卻水的流量，有助於監控冷卻水系統的運作狀況，確保設備的正常運作。
產品參數：
壓力管道內徑和長度
節流裝置上端阻流裝置的型式及最小直管段長度
