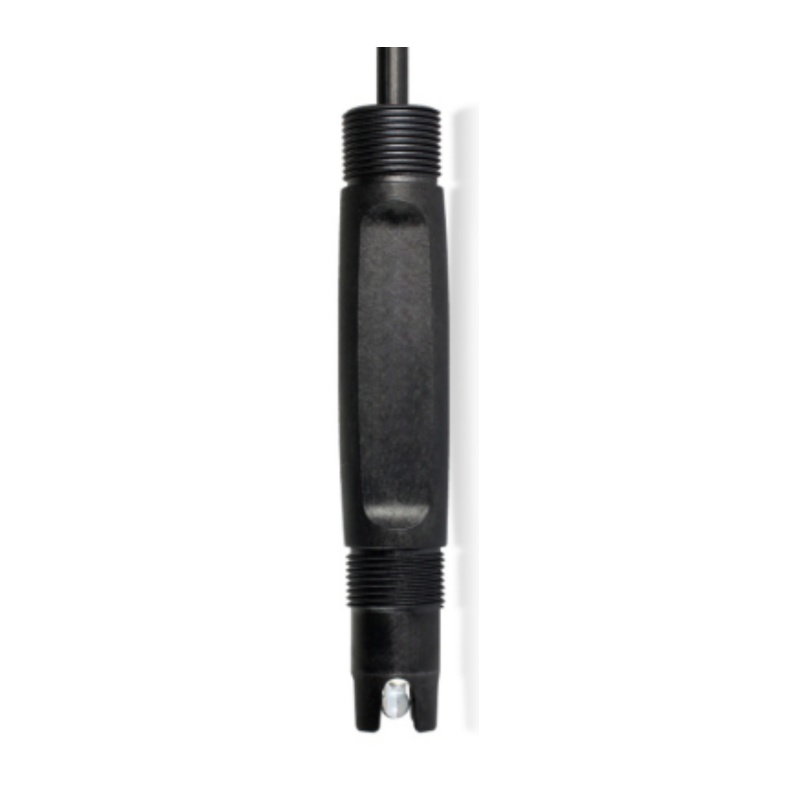

WHORP-768 digitālais ORP sensors | Rūpnieciskās klases redokspotenciāla monitorings

2025. gada 16. jūnijā
Produkti, Ūdens analizators

Precīzs ORP mērījums, kas radīts skarbiem apstākļiem, MODBUS RTU ORP sensors notekūdeņu attīrīšanai un citām vajadzībām

Izmantojot Nernsta vienādojuma principu, WHORP-768 digitālais ORP sensors nodrošina uzticamu oksidācijas-reducēšanas potenciāla (ORP) uzraudzību reāllaikā.

Ar ±1 mV mērījumu precizitāti,

IP68 ūdensnecaurlaidības vērtējums,

un MODBUS RS485 integrācija,

Šis sensors ir izstrādāts sarežģītiem notekūdeņu attīrīšanas pielietojumiem,

akvakultūra, ķīmiskā pārstrāde un vides monitorings.

Rūpnieciskās uzticamības galvenās iezīmes

  1. Plašs mērījumu diapazons
  • Uzrauga ORP no -1000 līdz 1000 mV, kas ir ideāli piemērots redoksreakciju izsekošanai dažādos šķīdumos.
  • Mēra temperatūru no 0 līdz 80 ℃ ar ±5 ℃ precizitāti, lai iegūtu visaptverošus vides datus.
  1. Izturīgs un iegremdējams dizains
  • IP68/NEMA 6P vērtējums atbalsta nepārtrauktu iegremdēšanu (1 m dziļumā) korozīvā vai mitrā vidē.
  • PP korpuss un 10 m PVC kabelis ir izturīgi pret ķīmisko koroziju un mehānisko spriegumu.
  1. Plug-and-Play savienojamība
  • MODBUS RTU (RS485) protokols nodrošina nemanāmu integrāciju ar PLC, SCADA sistēmām un IoT platformām.
  • Plaša sprieguma saderība ar 9–36 V līdzstrāvu samazina uzstādīšanas sarežģītību.

Tehniskās specifikācijas

ParametrsVērtība
Mērījumu diapazonsORP: -1000–1000 mV • Temperatūra 0–80 ℃
Precizitāte±1 mV (ORP) • ±0,5 ℃ (temperatūra)
Enerģijas padeve  9–36 V līdzstrāva
Izvades protokolsMODBUS RTU (RS485)
 MateriālsKorpuss: PP • Kabelis: PVC (standarta 10 m)
Izmēri Φ30 mm x 160 mm
Svars0,6 kg (ar kabeli)
Ūdensizturības vērtējums IP68
Spiediena vērtējums≤0,6 MPa (piemērots cauruļvadu ierīkošanai)
Uzglabāšanas temperatūra0–45 ℃ (sausa vide)

Pieteikumi

Uzticams nozarēs, kurās nepieciešama precīza redoksa potenciāla kontrole:

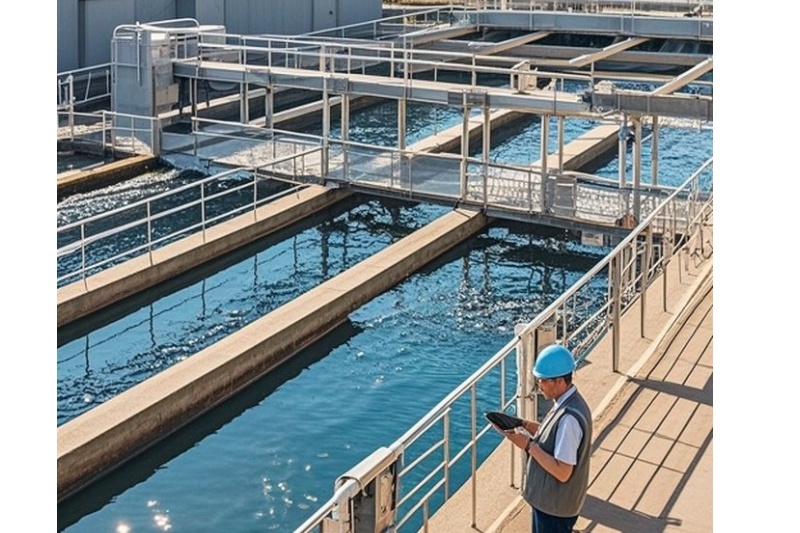

Notekūdeņu attīrīšanaUzraudzīt dezinfekcijas efektivitāti (piemēram, hlora devu) notekūdeņu attīrīšanas iekārtās.

Notekūdeņu attīrīšanas iekārtās WHORP-768 MODBUS RTU ORP sensoram ir izšķiroša nozīme dezinfekcijas efektivitātes uzraudzībā. Tas precīzi mēra ORP līmeni, nodrošinot precīzu hlora devas kontroli, kas ir būtiski ūdens kvalitātes standartu uzturēšanai.

Akvakultūra:Optimizējiet ūdens kvalitāti, izsekojot ORP līmenim zivju/garneļu tvertnēs, lai novērstu hipoksiju.

WHORP-768 ar savu IP68 iegremdējamo konstrukciju maina spēles noteikumus akvakultūrā. Tas iztur skarbu ūdens vidi, nodrošinot nepārtrauktu un uzticamu ORP līmeņa uzraudzību zivju un garneļu tvertnēs. Tas palīdz akvakultūras speciālistiem optimizēt ūdens kvalitāti, samazinot slimību sastopamību līdz pat 30%.

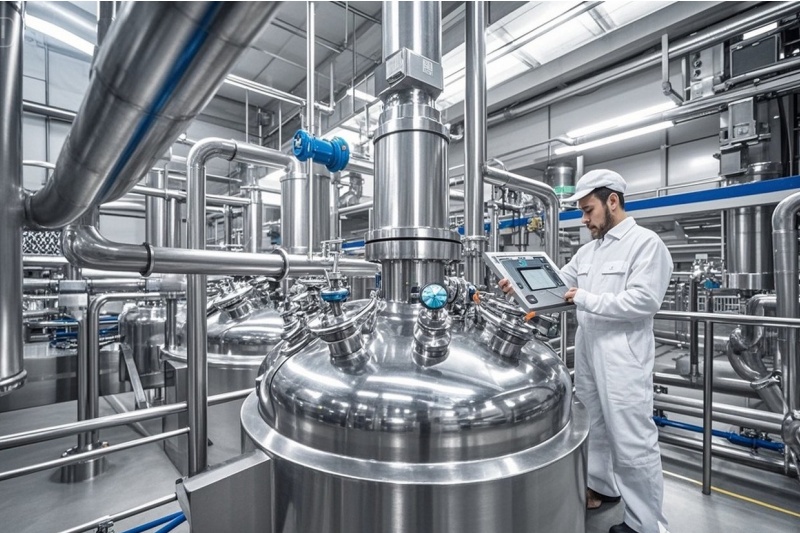

Ķīmiskā apstrādeNodrošināt reakcijas konsekvenci farmācijas un pārtikas ražošanā.

Farmācijas uzņēmums savos reaktoros veiksmīgi ieviesa WHORP-768. Precīzi kontrolējot redoksa potenciālu ar šo farmaceitiskā reaktora redoksa uzraudzības sensoru, tas panāca partijas atteices samazinājumu par 25% un optimizēja API ražu.

Instalācijas rokasgrāmata  ：Fiziskā uzstādīšana

Uzstādīšana reaktoros, uzglabāšanas tvertnēs, cauruļvados vai plūsmas sistēmās — nodrošiniet elektroda pilnīgu iegremdēšanu

Piezīme: Pirms lietošanas noņemiet akrila aizsargvāciņu, atskrūvējot to, lai varētu veikt mērījumus.

Kalibrēšanas procedūra

  1. Pirmskalibrēšanas sagatavošana：
  • Notīriet sensora spuldzi ar 0,1 N HCl un noskalojiet ar dejonizētu ūdeni.
  • Iegremdēt 235 mV standarta šķīdumā (piemēram, kālija ferricianīdā), līdz rādījumi stabilizējas.
  1. MODBUS kalibrēšana:
  • Savā uzraudzības programmatūrā izmantojiet funkcijas kodu **06**.
  • Ievadiet **Adrese: 5** un **Vērtība: 2350** (235 mV × 10 milivoltu precizitātei).
  • Apstipriniet ar “Atbildēt labi”, lai saglabātu iestatījumus.
  1. Rūpnīcas atiestatīšana (ja nepieciešams)：
  • IevadeAdrese: 200 un Vērtība: 1 izmantojot MODBUS, lai atjaunotu noklusējuma parametrus.

Apkope un kopšana

  • Regulāra tīrīšana
  • Stikla spuldzi 10–15 minūtes iemērciet 0,1 N HCl šķīdumā, lai noņemtu minerālu nogulsnes.
  • Noslaukiet metāla savienojumu ar mīkstu suku, ja tas ir oksidējies (izvairieties no smilšpapīra lietošanas uz stikla).
  • Pareiza uzglabāšana
  • Uzglabāt 3,3 M KCl šķīdumā vai aizsargvāciņā, kas pildīts ar elektrolītu.
  • Nekad neatstājiet olbaltumvielām bagātos šķidrumos (piemēram, notekūdeņu dūņās).
  • Savienojuma pārbaudes
  • Ja spaiļu bloki ir piesārņoti, notīriet tos ar izopropilspirtu.
  • Lai novērstu īssavienojumus, pārliecinieties, vai kabeļu savienojumi ir sausi.
  • Aizstāšanas signāli
  • Nomainiet, ja kalibrēšana pēc tīrīšanas neizdodas vai ja stikla membrāna kļūst necaurspīdīga.

Kāpēc izvēlēties CS2700 sēriju?

  • Nozarē vadošā precizitāte±1 mV precizitāte kritiskai redoksa procesa kontrolei.
  • Izturīga konstrukcijaIP68 vērtējums un ķīmiski izturīgi materiāli darbībai 24 stundas diennaktī, 7 dienas nedēļā skarbos apstākļos.
  • Vienkārša integrācijaSaderība ar MODBUS RS485, nav nepieciešami papildu pārveidotāji.
  • Zema apkopeKalibrējiet katru mēnesi (vai pēc nepieciešamības), lai samazinātu dīkstāves laiku.



Pieprasīt pielāgotu cenu piedāvājumu

→ Uzziniet WHORP-768 cenas vai iepazīstieties ar mūsu komplektu piedāvājumiem pilnīgām uzraudzības sistēmām.



Bieži uzdotie jautājumi

J: Cik bieži man jākalibrē ORP sensors?

A: Rūpnieciskai lietošanai kalibrējiet ik pēc 2–4 nedēļām; stabilā vidē pietiek ar ikmēneša pārbaudēm.



J: Vai sensora kabeli var pagarināt par 10 m?

A: Jā, izmantojiet ekranētu RS485 kabeli līdz 1000 m garumā. Nodrošiniet atbilstošu zemējumu, lai saglabātu signāla integritāti.



J: Kas jādara, ja sensors rāda nestabilus rādījumus?

A: Vispirms notīriet spuldzi ar 0,1 N HCl un atkārtoti kalibrējiet. Ja problēmas joprojām pastāv, atjaunojiet rūpnīcas iestatījumus vai sazinieties ar atbalsta dienestu.



J: Vai sensors ir saderīgs ar sālsūdens akvakultūru?

A: Jā, IP68 klases dizains un ķīmiski izturīgie materiāli padara to piemērotu jūras videi.
